Разборка и сборка пластинчатого теплообменника

При запланированном техническом обслуживании, исправлении неполадок или модернизации важно знать, как разбирается и собирается пластинчатый теплообменник.

Необходимые инструменты и материалы

Основные инструменты:

Плоские и крестовые отвертки для снятия мелких крепежей.
Ключи, для снятия стяжных шпилек (если теплообменник больших размеров, то понадобится пневмоинструмент).

Дополнительные материалы:

Щетки для очищения пластин и уплотнений.
Чистящие средства (использовать растворы, подходящие для конкретных материалов, из которых сделаны пластины и прокладки).

Средства для защиты:

Спецодежда либо фартук.
Перчатки для рук, защищающие от порезов и химических ожогов.
Очки, закрывающие глаза от попадания химических веществ и грязи.

Также не лишней будет инструкция по эксплуатации вашего теплообменника, для соблюдения правил демонтажа и монтажа.

Как разобрать теплообменник

Разбор пластинчатого теплообменного оборудования включает следующие этапы:

Аппарат отключается, прекращается подача рабочих жидкостей и остужается.
Сбрасывается давление, сливаются рабочие среды.
Для последующей сборки важно зафиксировать расположение пластин. Поэтому, во время разборки маркируйте их маркером. Либо перед тем, как разобрать, проведите линию по диагонали по ребрам пластин.

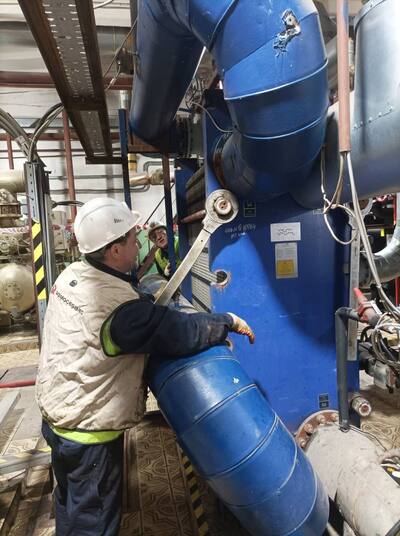

Для извлечения пластин нужно ослабить и вытащить стяжные шпильки, фиксирующие пакет пластин между двумя плитами (прижимная и неподвижная). При ослаблении важно раскручивать гайки крест-накрест (один-два оборота за раз). Если шпилек не четыре, а шесть или больше, то сначала раскручивают центральные, а затем угловые.
После снятия шпилек, прижимная плита сдвигается до упора.
Для снятия пластин с рамы, отодвигайте их поочередно, начиная с нижнего края. При извлечении работайте аккуратно, чтобы не нарушить целостность прокладок.

После снятия пластин проверьте их на наличие повреждений, трещин, коррозии, а уплотнения проверяются на эластичность и разрывы. Поврежденные элементы подлежат замене, а грязные – очистке.

Как правильно собрать пластинчатый теплообменник

Монтаж пластинчатого теплообменника включает следующие этапы:

Устанавливайте пластины в обратном порядке в соответствии со схемой в инструкции или сделанным отметкам.
После укладки сдвиньте прижимную плиту и затягивайте болты постепенно крест-накрест.

Запуск системы

Подключите теплообменник к трубопроводам.
Запустите оборудование и проверьте как оно работает под нагрузкой, контролируя температуру и давление.
После запуска проверьте на наличие протечек.

Важно перед запуском стравить воздух. Если прокладки менялись, то первым подается холодный теплоноситель, если нет, то горячий.

Пренебрежение методикой разборки и сборки ПТО приведет к повреждениям пластин и прокладок, что спровоцирует снижение эффективности и времени службы оборудования. Если у вас нет опыта, обращайтесь к нам.
